Programación Texecom Premier con Alwon E20GT
Dentro de la gama de Texecom, debemos distinguir dos gamas diferentes, Premier y Premier Elite, a continuacion, vamos a indicar comno se conecta y configura un modulo Alwon E20GT con una central de Texecom Premier.

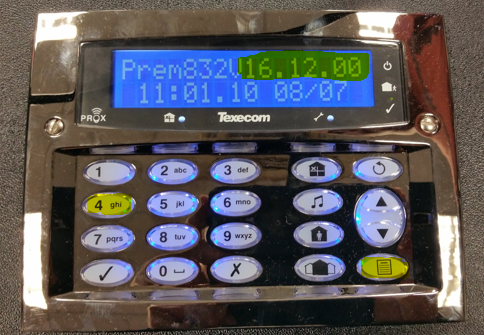

Lo primero que debemos tener en cuenta es si nuestra central Premier es compatible con el modulo Alwon, para ello, desde el teclado de la central pulsaremos el botón de “Menu” y despues el botón del numero “4”, la central deberia mostrarnos en el teclado el modelo y version que tiene nuestro panel.
El Modulo Alwon E20GT solo es compatible con paneles Premier versión 16.12 o superior.

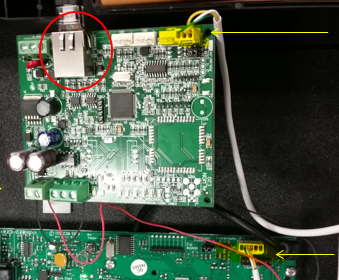

Una vez verificada la version de nuestro modulo, lo conectaremos fisicamente a la central, para ello, utilizaremos el cable suministrado con el modulo Alwon y conectaremos el modulo al puerto RS232 que incorpora la Texecom, en este caso usaremos el COM2, es importante utilizar este COM.
Una vez conectado el modulo fisicamente a la central, utilizaremos el cable USB de Texecom modelo JAC-0001 para conectarnos al panel por el COM1 con el Wintex y realizar la siguiente configuración.

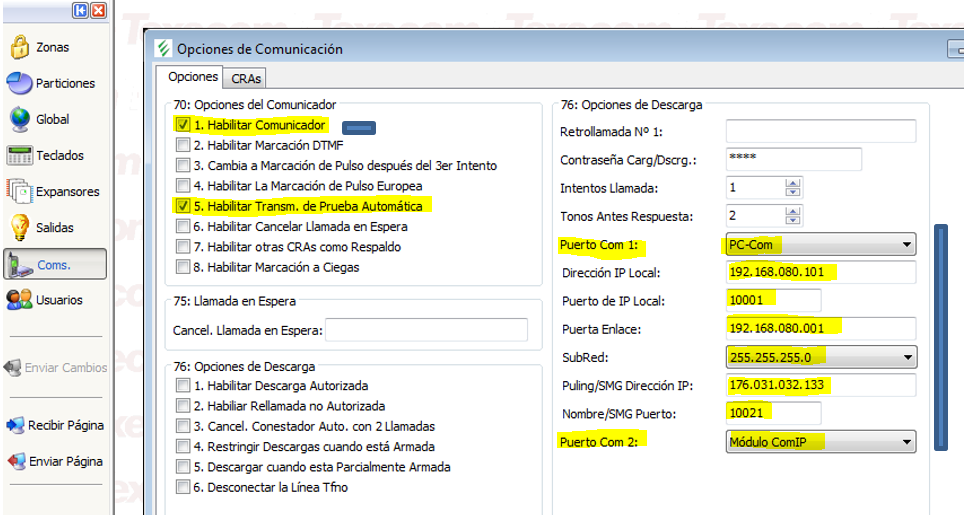

En los apartados de ;
IP local -> Direccion IP que tendra el modulo Alwon.
Puerto IP local -> Puerto que utilizamos para conectar a la central, generalmente el 10001.
Subred -> mascara de red.
Puling/SMG direcion IP -> IP de salida de pooling, con E20GT, esta informacion la debe aportar CRA.
Nombre/SMG puerto -> puerto de salida de pooling, con E20GT se suele usar el 10021, esta informacion la debe aportar CRA.
Puerto COM 2; en este caso debe estar como “Modulo ComIP”

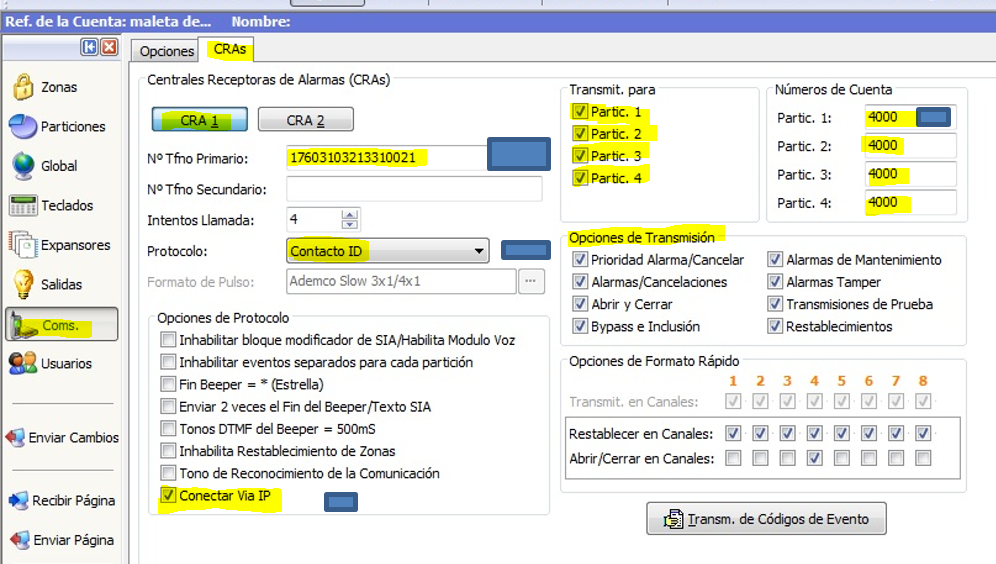

Posteriormente, completaremos la configuracion de la central en el apartado de CRA con los isguientes apartados.
Muy importante, en el apartado de nº de telefono, debemos introducir la IP de receptora, en bloques de tres digitos, sin puntos y con el puerto al final como se indica en el ejemplo, en este caso seria la IP 176.31.32.133 puerto 10021
Protocolo; siempre es CID
Habilitar “Conectar Via IP”
Asegurarse que tenemos selecionadas las Particiones que toca y con el numero de Abonado correspondiente.
En Opciones de Trasmision selecionamos los eventos que deseamos trasmitir.

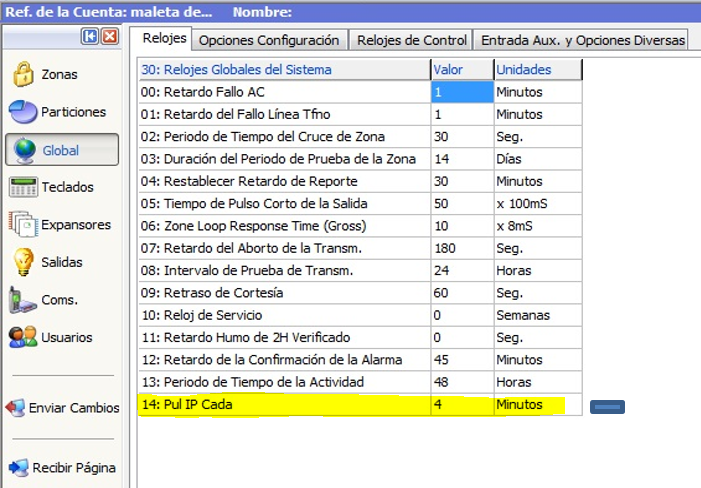

Y por ultimo, debemos configurar el tiempo de pooling como se indica en la siguiente imagen.
Despues de esto, guardamos y volcamos datos al panel Texecom.

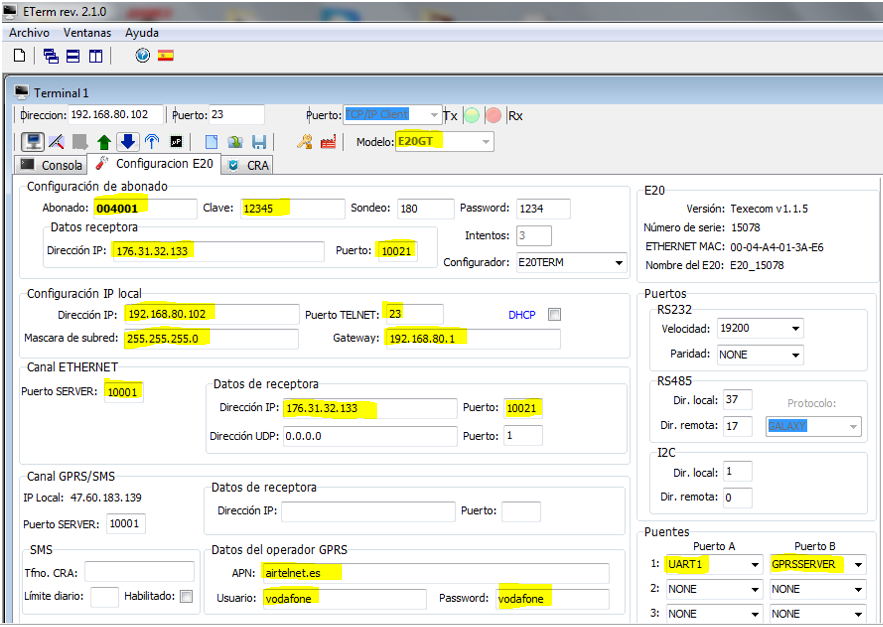

Para finalizar la configuracion, tenemos que conectarnos al modulo Alwon E20GT con el software y configurar los siguientes parametros directamente en el modulo.
Abonado, Numero de abonado que trasmitimos a CRA
Clave, contraseña de encriptacion de datos que debe coincidir con CRA
Direccion IP, la que configuramos en la central como IP de CRA
Puerto, Puerto de transmision a CRA
Configuracion IP local, IP local que configuramos en la central con su mascara y su puerta de enlace, es la que va a tener el modulo, deben coincidir en ambos sitios.
Datos de Receptora, se usa por si necesitamos enviar los datos por Ip y GPRS a IP diferentes, sobre todo si por IP trasmitimos a una CRA dentro de la red local o VPN, si no es el caso, configurar la IP de CRA con su Puerto.
Datos del Operador GPRS, configuracion de la tarjeta SIM, la que proceda segun nuestro proveedor de servicios.
Puentes, aqui establecemos las prioridades de transmision, por donde queremos enviar primero por IP o GPRS.
Una vez finalizada la configuracion, realizar las pruebas oportunas para asegurarnos que todo esta OK.
Y con esto, ya tenemos configurado nuestra Instalación.
