Galaxy - Problema de Alta y Baja Resistencia.

Para entender esto, debemos saber que la Central está supervisando constantemente el valor resistivo de las zonas y mediante este valor, la central puede distinguir que tipo de evento se está produciendo, si se trata de un Tamper, Alarma, Antmasking, Corto, etc….

Si nos aparece este problema, es porque hemos excedido los valores resistivos en reposo por arriba o por debajo del valor resistivo configurado en la zona, esto principalmente puede ser debido a la resistividad del cable utilizado o a las tolerancias de las resistencias montadas en la zona, por lo general, suele aparecer en instalaciones antiguas donde el cableado a perdido propiedades y ofrece mayor resistencia.

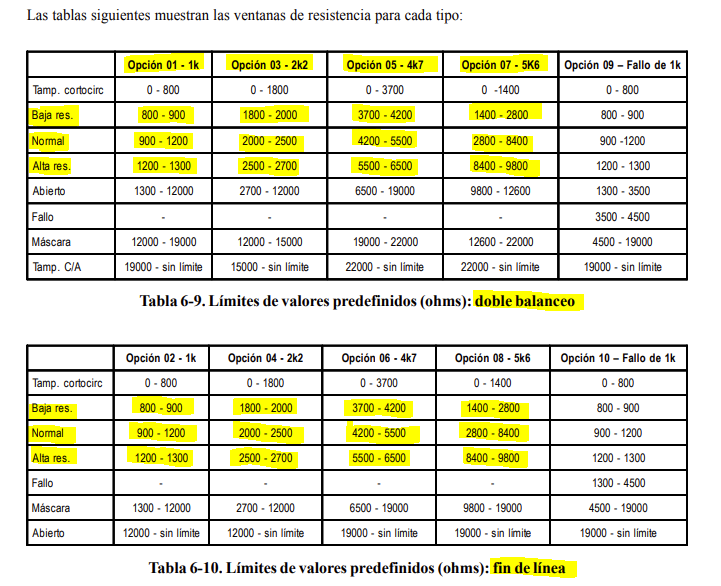

En otras palabras, si nosotros hemos configurado una zona con un valor en reposo de 1000 Ohmios (1K), como viene por defecto configurado, si la central lee un valor resistivo por encima de 1200 Ohmios nos dará Alta resistencia, por el contrario, si lee un valor resistivo por debajo 900 Ohmios, nos dará Baja Resistencia. En este caso, tenemos un margen de 200 Ohmios por encima y 100 Ohmios por debajo del valor establecido. Según el valor Resistivo que elegimos para nuestra zona podemos contar con más o menos margen resistivo en reposo, a continuación podéis observar la tabla de valores resistivos que viene en el manual de la Galaxy Dimensión, donde se observa esos valores que indicábamos.

Si observáis la tabla siguiente de posibles valores resistivos de la zona, si seleccionamos para nuestra zona la opción 5 de Doble Balanceo con resistencias de 4K7, los márgenes de alta resistencia son de los 5500 Ohm a los 6500 Ohm, es decir, tenemos 1000 Ohm de margen entre el valor de reposo y el valor de Alta resistencia y 500 Ohm respecto al de Baja resistencia.
